Maisons et rénovations de qualité : les bases de la charpente murale

Encadrement des murs, un apprêt de base

Les fondations de votre nouvelle maison sont maintenant coiffées par le sous-plancher. L’étendue ouverte de contreplaqué regorge de possibilités. Où se trouve la cuisine? Vos enfants meurent d’envie de savoir où iront leurs chambres. Une fois le plancher terminé, l’encadrement des murs est la prochaine étape.

Les charpentiers utiliseront les plans pour marquer l’emplacement des murs avec une ligne de craie. Cela vous donne un premier aperçu de la taille des pièces et de leur emplacement. Ils vérifient les mesures de chaque extrémité de la maison et font les ajustements mineurs nécessaires.

Normes pour la charpente murale

Partout dans l’Est de l’Ontario, les murs des maisons sont construits de la même façon. Le bois d’ossature des murs extérieurs est de 2 x 6, ce qui est nécessaire pour maintenir la bonne profondeur d’isolation. Il y a 3 « assiettes » impliquées : la plaque inférieure et la plaque supérieure doublée. Il s’agit de longueurs plus longues de 2x6, sur lesquelles sont marqués les emplacements des montants, des fenêtres et des portes. La précision est essentielle à cette étape. Toute erreur commise dans la disposition des montants et des fenêtres se répercutera sur le produit final et les erreurs sont coûteuses et longues à corriger.

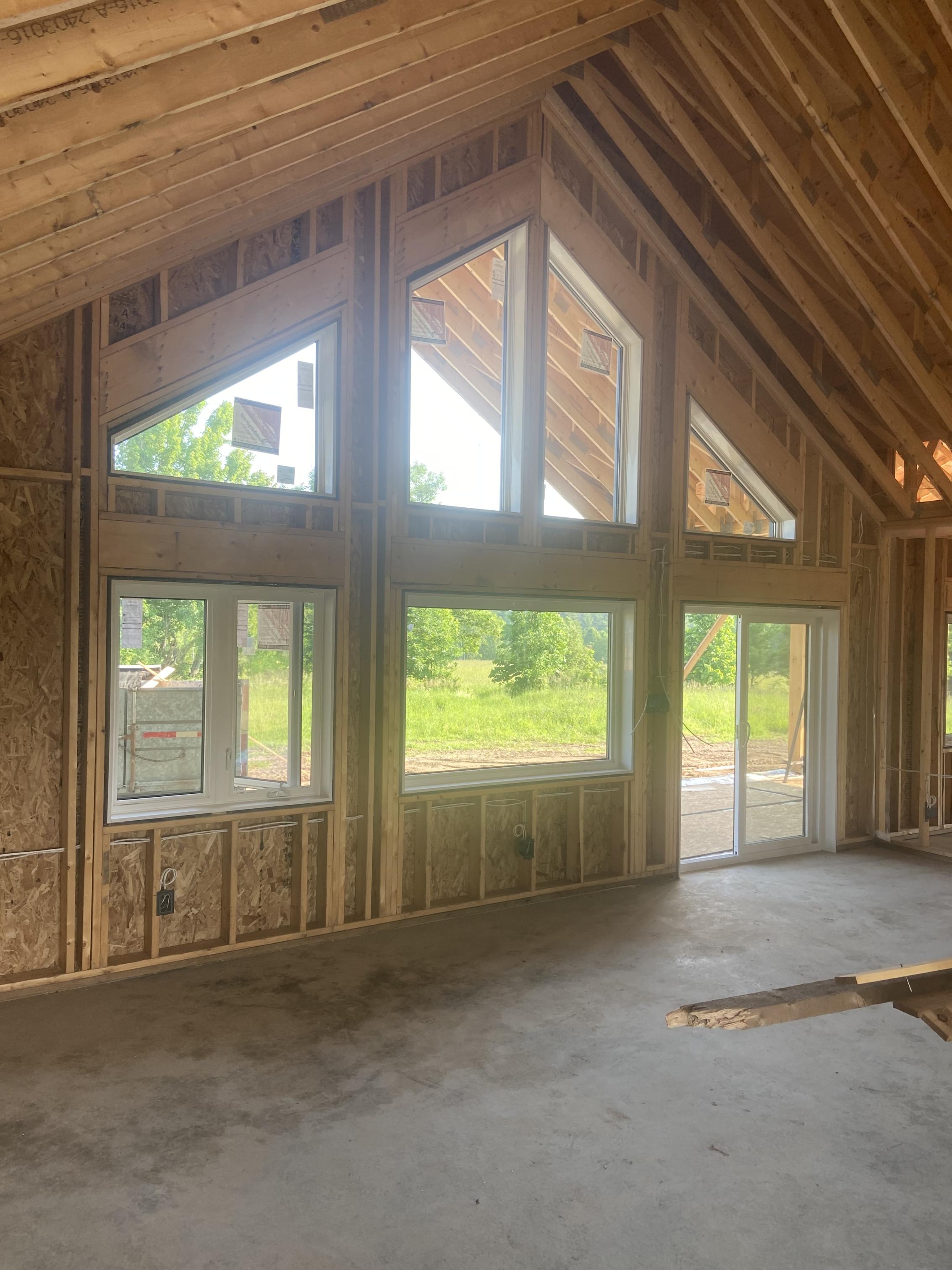

Une fois les plaques disposées, les montants et les linteaux sont placés à chaque endroit et cloués en place. Pour un plafond de 8 pi, les montants sont prédécoupés à une longueur de 92 5/8 po et un plafond de 9 pi a des montants coupés à 104 5/8 po. À chaque emplacement de la fenêtre, il y a un linteau, qui est composé de 2 couches ou plus de bois clouées ensemble et placées sur le bord du mur. Cela supporte l’ensemble du toit au-dessus de toutes les fenêtres et de la porte. La charge des linteaux est transportée jusqu’à la fondation à l’aide de montants à vérin, placés sous le linteau et cloués sur toute la longueur des montants cloués de chaque côté. La taille, la hauteur et le nombre de goujons de support du linteau sont déterminés par la largeur de l’ouverture et la charge au-dessus.

Revêtement mural

Lorsque les montants et les linteaux sont cloués en place, le mur est « carré ». La diagonale du mur est mesurée et décalée jusqu’à ce que les deux diagonales soient les mêmes. Cela garantit que le mur est carré et reposera à aplomb sur ses extrémités lorsqu’il est cloué au sous-plancher de niveau.

Il est cloué lorsqu’il est carré pour éviter qu’il ne bouge et le revêtement est cloué. Le revêtement est généralement en acier OSB de 7/16 po, ce qui offre une rigidité pour empêcher le mur de « rayonner » ou de tomber sur lui-même. Les ouvertures de portes et de fenêtres

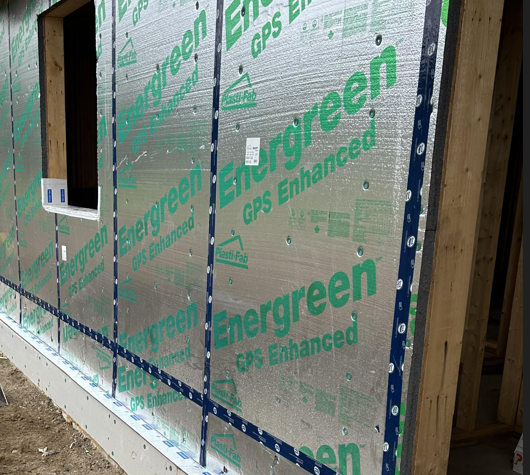

sont coupés. Dans l’Est de l’Ontario, le Code du bâtiment de l’Ontario exige également l’installation d’une couche d’isolant rigide continu à l’extérieur des murs. La norme est de la mousse de 1 po, avec une valeur d’isolation de R5. Il est cloué et les coutures et les joints sont scellés pour fournir une barrière résistante à l’eau.

Le mur terminé est ensuite soulevé par les charpentiers et cloué au sous-plancher. Il est contreventé et les travaux commencent sur les murs intérieurs. Ces cloisons intérieures sont fabriquées avec du bois 2x4. La construction est la même que celle des murs extérieurs, sauf qu’il n’y a pas de revêtement installé. Ces murs ne sont généralement pas porteurs, à moins que cela ne soit requis par la charpente du toit ou du plancher au-dessus.

Nivellement et redressement final

Lorsque tous les murs sont terminés, ils sont contreventés pour être droits et à plomb. Si l’aménagement a été soigné dès la fondation, cela se passe bien. Des cordes sont utilisées là où c’est nécessaire pour que les murs extérieurs s’accrochent. Une attention particulière est portée autour des portes et des murs de la cuisine, où toute déviation peut avoir un impact notable sur la finition. Le contreventement terminé maintient les murs rigides et prêts à supporter la prochaine étape de la structure du toit.
